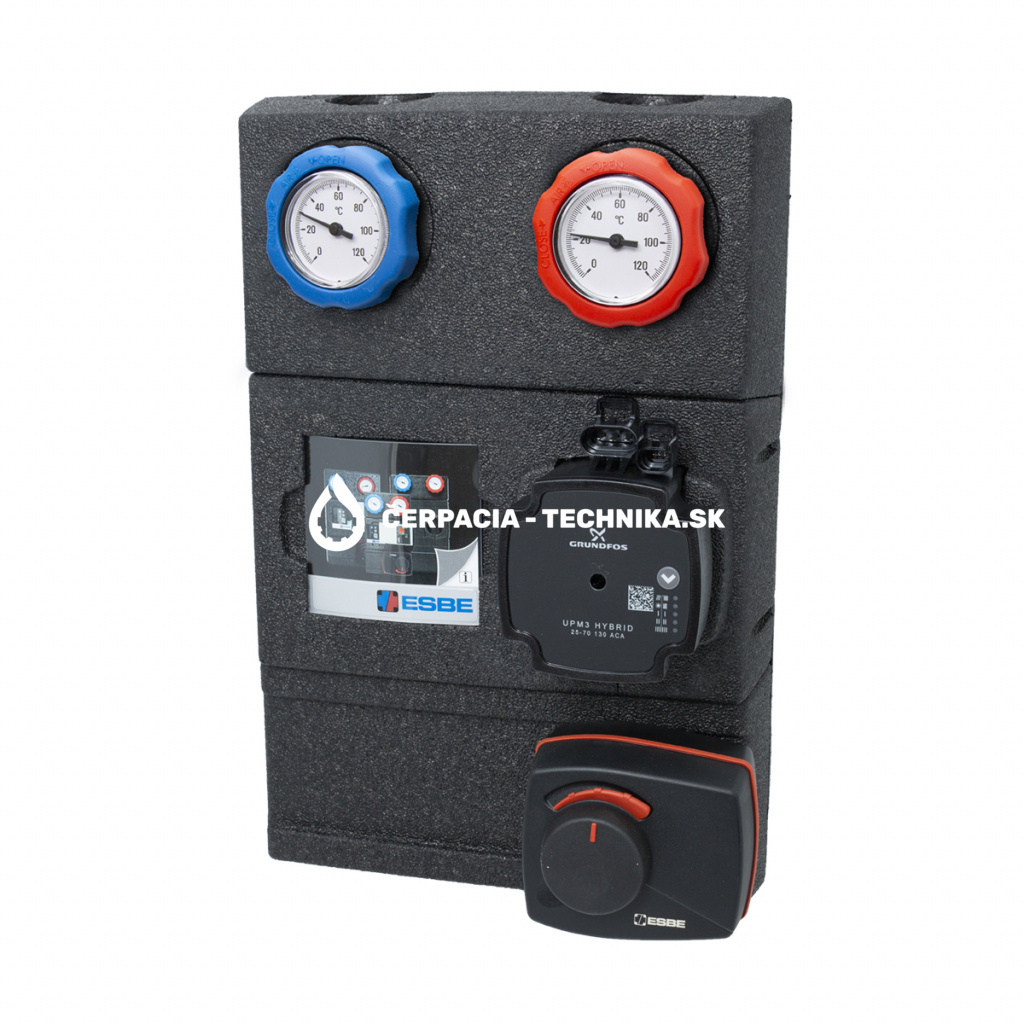

ESBE GRA232 61042700

ESBE GRA232 DN25 Grundfos UPM3 AUTO 25-50

Zmiešavacie skupiny sa používajú na zmiešavanie s reguláciou teploty vo vykurovacích systémoch. To znamená, že teplá voda pripravená v zdroji tepla sa zmiešava na požadovanú nastavenú teplotu a potom je dodávaná do vykurovacieho telesa, napr. podlahového vykurovania. Jednotky GRxx00 sú vybavené rotačnými zmiešavacími ventilmi a servopohonmi. Zmiešavanie s reguláciou teploty pracuje na základe signálu z externého regulátora. Zmiešavacia teplota je teda výsledkom nastavenia parametrov regulátora. Ak napríklad ako externý regulátor slúži ekvitermický regulátor, zmiešavacia teplota sa vypočíta na základe nastavenia vykurovacej krivky regulátora. Skupiny sa používajú v systémoch s regulátormi a na type a funkciách regulátora závisí, aké úrovne komfortu budú zaisťované.

Výrobky sú vybavené dvoma uzatváracími ventilmi s farebne odlíšenými teplomermi, spätným ventilom umiestneným vo vratnom potrubí z vykurovacieho okruhu a izolačným plášťom. Všetky obehové jednotky sú vybavené trojcestnými rotačnými zmiešavacími ventilmi s progresívnou charakteristikou pre hladkú a presnú reguláciu teploty a servopohony radu ARA600. Pri navrhovaní produktového radu obehových jednotiek sa v ESBE zamerali na výkon, prevedenie, užívateľskú prívetivosť a životné prostredie. To platí pre všetko, od výroby cez materiály až po balenie.

Rada ESBE GRA200 je obehová jednotka vybavená čerpadlom a trojcestným rotačným zmiešavacím ventilom s progresívnou charakteristikou. Rad sa dodáva v dvoch veľkostiach: DN25 a DN32 s možnosťou výberu čerpadla, Wilo alebo Grundfos. Čerpadlá je možné nastaviť na konštantné otáčky, premenlivý a konštantný tlak. Čerpadlá Grundfos sú vybavená funkciou AutoADAPT, ktorá upravuje dostupný tlak čerpadlá a prietok podľa aktuálnych požiadaviek systému. Obehové jednotky sa dodávajú s dvoma rôznymi variantmi servopohonu: GRA210 s namontovaným trojbodovým servopohonom 230 V str. radu ARA661 GRA230 s namontovaným proporcionálnym servopohonom 24 V str./ss. radu ARA639. Rad GRA200 obsahuje medzi servopohonom a ventilom rozhrania ESBE QuickFIT, ktoré umožňuje montáž alebo demontáž servopohonu z ventilu bez použitie nástrojov. Kompaktné prevedenie jednotky je premyslené a vďaka sústredenie na súčasti, ako je čerpadlo, sa dosiahlo

Technický katalóg
